Konfigurasi voIP Voice dan data di Cisco Packet Tracer

Assalam'mualaikum wr.wb

Pengertian

Voice over Internet Protocol ( Voice over IP , VoIP dan IP telephony ) adalah metodologi dan kelompok teknologi untuk penyampaian komunikasi suara dan sesi multimedia melalui jaringan Internet Protocol (IP), seperti Internet . Istilah telepon Internet , telepon broadband , dan layanan telepon broadband secara khusus mengacu pada penyediaan layanan komunikasi (voice, fax , SMS , pesan suara) melalui Internet publik, bukan melalui jaringan telepon umum.


Latar belakang

Latar belakang saya membuat simulasi layanan voip ini untuk memberikan gambaran bagaimana topologi layanan VoIP, kemudian memberikan gambaran bagaimana alur layanan VoIP yang terjadi dan lebih memahami apa itu VoIP yang menggunakan berbeda vlan, yang dimana 1 vlan untuk Server, IP Phone(transmisi voice) dan PC/Laptop(transmisi data)


Tujuan

Membuat simulasi Voip pada cisco packet tracer supaya mengerti alur kerja pada sebuah Voip di prangkat cisco

Alat dan bahan
Cisco packet tarcer
- Router 2811
- Switch 2960
- IP Phone 7960
- Laptop dan PC

Topologi

Setting Router agar Aktif.

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int f0/0
Router(config-if)#no sh

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#ex

Setting Switch agar terhubung ke Router dan sesama Switch0 dan Switch1

Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int f0/1
Switch(config-if)#sw mo trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Switch(config-if)#int f0/24
Switch(config-if)#sw mo trunk

Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/24, changed state to up

Switch(config-if)#ex

Buat Vlan di Switch ( Vlan 50 Data, Vlan 60 Voice,Vlan 70 Native).

Switch0

Switch(config)#vlan 50
Switch(config-vlan)#name data
Switch(config-vlan)#vlan 60
Switch(config-vlan)#name voice
Switch(config-vlan)#vlan 70
Switch(config-vlan)#name native
Switch(config-vlan)#ex

Switch1

Switch1 Switch(config)#vlan 50

Switch(config-vlan)#name data
Switch(config-vlan)#vlan 60
Switch(config-vlan)#name voice
Switch(config-vlan)#vlan 70
Switch(config-vlan)#name native
Switch(config-vlan)#ex

Setting Vlan Interfaces Access.

Switch0

Switch(config)#int range f0/2-5
Switch(config-if-range)#sw mo acc
Switch(config-if-range)#sw acc vlan 50
Switch(config-if-range)#sw voice vlan 60
Switch(config-if-range)#ex
Switch(config)#

 Switch1
Switch(config)#int range f0/2-5
Switch(config-if-range)#sw mo acc
Switch(config-if-range)#sw acc vlan 50
Switch(config-if-range)#sw voice vlan 60
Switch(config-if-range)#ex
Switch(config)#

Setting DHCP di Router.

Router(config)#ip dhcp excluded-address 192.168.10.1
Router(config)#ip dhcp excluded-address 192.168.20.1
Router(config)#ip dhcp pool data
Router(dhcp-config)#net 192.168.10.0 255.255.255.0
Router(dhcp-config)#def 192.168.10.1
Router(dhcp-config)#ex
Router(config)#ip dhcp pool voice
Router(dhcp-config)#net 192.168.20.0 255.255.255.0
Router(dhcp-config)#def 192.168.20.1
Router(dhcp-config)#op 150 ip 192.168.20.1
Router(dhcp-config)#ex

Memberikan alokasi IP address untuk masing-masing VLAN.

Router(config)#int f0/0.50
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.50, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.50, changed state to up

Router(config-subif)#description untuk-data
Router(config-subif)#encap dot1q 50
Router(config-subif)#ip add 192.168.10.1 255.255.255.0
Router(config-subif)#ex
Router(config)#
Router(config)#int f0/0.60
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.60, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.60, changed state to up

Router(config-subif)#description untuk-voice
Router(config-subif)#encap dot1q 60
Router(config-subif)#ip add 192.168.20.1 255.255.255.0
Router(config-subif)#ex
Router(config)#
Router(config)#int f0/0.70
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.70, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.70, changed state to up

Router(config-subif)#encap dot1q 70
Router(config-subif)#description native

Router(config-subif)#ex

Setting Telephony Service.

Router(config)#telephony-service
Router(config-telephony)#max-ephones 8
Router(config-telephony)#max-dn 8
Router(config-telephony)#ip source-address 192.168.20.1 port 2000

Router(config-telephony)#ex

Jika sudah di langkah atas, Kita lanjutkan dengan menambahkan nomer IP-Phone nya (ephone-dn 1-berapa kalian akan menggunakan IP-Phonenya.

Router(config)#ephone-dn 1

Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

Router(config-ephone-dn)#number 10000
Router(config-ephone-dn)#ephone-dn 2
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Router(config-ephone-dn)#number 20000
Router(config-ephone-dn)#ephone-dn 3
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

Router(config-ephone-dn)#number 30000
Router(config-ephone-dn)#ephone-dn 4
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up

Router(config-ephone-dn)#number 40000
Router(config-ephone-dn)#ephone-dn 5
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 5.1, changed state to up

Router(config-ephone-dn)#number 50000
Router(config-ephone-dn)#ephone-dn 6
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 6.1, changed state to up

Router(config-ephone-dn)#number 60000
Router(config-ephone-dn)#ephone-dn 7
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 7.1, changed state to up

Router(config-ephone-dn)#number 70000
Router(config-ephone-dn)#ephone-dn 8
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 8.1, changed state to up

Router(config-ephone-dn)#number 80000

Router(config-ephone-dn)#ex

Kita aktifkan terlebih dahulu semua IP-Phone nya dari IP-Phone 1 sampai IP-phone 2.

Selanjutnya kita tambahkan Type IP-Phone nya.

Router(config)#ephone 1
Router(config-ephone)#type 7960
Router(config-ephone)#button 1:1
Router(config-ephone)#
%IPPHONE-6-REGISTER: ephone-1 IP:192.168.20.4 Socket:2 DeviceType:Phone has registered.

Router(config-ephone)#ephone 2
Router(config-ephone)#button 1:2
Router(config-ephone)#type 7960
Router(config-ephone)#
%IPPHONE-6-REGISTER: ephone-2 IP:192.168.20.3 Socket:2 DeviceType:Phone has registered.

Router(config-ephone)#ephone 3
Router(config-ephone)#type 7960
Router(config-ephone)#button 1:3
Router(config-ephone)#
Router(config-ephone)#
%IPPHONE-6-REGISTER: ephone-3 IP:192.168.20.2 Socket:2 DeviceType:Phone has registered.

Router(config-ephone)#ephone 4
Router(config-ephone)#type 7960
Router(config-ephone)#button 1:4
Router(config-ephone)#
%IPPHONE-6-REGISTER: ephone-4 IP:192.168.20.5 Socket:2 DeviceType:Phone has registered.

Router(config-ephone)#ephone 5
Router(config-ephone)#button 1:5
Router(config-ephone)#button 1:5
%IPPHONE-6-REGISTER: ephone-5 IP:192.168.20.7 Socket:2 DeviceType:Phone has reephone 5
Router(config-ephone)#type 7960
Router(config-ephone)#ephone 6
Router(config-ephone)#type 7960
Router(config-ephone)#button 1:6
Router(config-ephone)#
%IPPHONE-6-REGISTER: ephone-6 IP:192.168.20.6 Socket:2 DeviceType:Phone has registered.

Router(config-ephone)#ephone 7
Router(config-ephone)#type 7960
Router(config-ephone)#button 1:7
Router(config-ephone)#
%IPPHONE-6-REGISTER: ephone-7 IP:192.168.20.8 Socket:2 DeviceType:Phone has registered.

Router(config-ephone)#ephone 8
Router(config-ephone)#type 7960
Router(config-ephone)#button 1:8
Need to configure ephone mac address or VM station-id
Router(config-ephone)#

Router(config-ephone)#

Klik PC/Laptop, klik Desktop, pilih IP Configuration, lalu kita klik DHCP,

Di DHCP mendapatkan IP DHCP secara otomatis pada semua PC/Laptop.

Pengujian

Untuk mengetest lakukan lah panggilan, Untuk melakukan panggilan dari IP Phone, klik pada salah satu IP Phone, kemudian buka mode GUI dan masukan nomor telepon yang dituju dan tekan enter atau klik pada gagang telpon dan telpon dengan nomor yang dituju akan mulai menyala dan berdering.

Kesimpulan

Dalam menggunkan VOIP ini kita bisa melakukan panggilan Telephone yang berbeda vlan dalam satu jaringan.

Sekian dari saya

Wasallam'mualikum wr.wb.

Installasi pfsense di Virtualbox

Assalam'mualaikum wr.wb

Pengertian PfSense

pfSense adalah open source firewall / router distribusi perangkat lunak komputer berdasarkan FreeBSD. Hal ini diinstal pada komputer fisik atau mesin virtual untuk membuat firewall khusus / router untuk jaringan dan dicatat untuk keandalan dan korban fitur sering hanya ditemukan di firewall komersial mahal. Hal ini dapat dikonfigurasi dan upgrade melalui antarmuka berbasis web, dan tidak memerlukan pengetahuan tentang sistem FreeBSD yang mendasari untuk mengelola. pfSense umumnya digunakan sebagai firewall perimeter, router, titik akses nirkabel, DHCP server DNS Server, dan sebagai VPN endpoint. pfSense mendukung instalasi paket pihak ke-3 seperti Snort atau Squid melalui Package Manager-nya

Kelebihan Dan Kekurangan Pfsense

Kelebiahan
- Gratis
- Dapat menghubungkan beberapa koneksi WAN dan load balancing.
- Captive Portal yang meninggalkan administrator untuk membatasi sesi(dalam cara yang serupa dengan program yang digunakan oleh kafe internet)
- stable
- fitur banyak

Kekurangan
- Banyak memerlukan RAM
- Mengapa menggunakan pfSense bukan router lain? PfSense cepat, gratis dan stabil menawarkan ton fitur yang besar. Jika Anda memiliki router yang sudah ada yang tidak menawarkan fitur, atau kinerja yang Anda butuhkan pfSense adalah pilihan yang cocok untuk menggantinya dengan. Menawarkan kontrol perangkat keras Anda dapat menyesuaikan sistem Anda pfSense dengan komponen-komponen yang Anda inginkan.


Jika Anda sudah pernah berbelanja untuk router atau firewall's sebelum Anda mungkin tahu bahwa tergantung pada fitur Anda mencari mereka dapat cukup mahal. Dengan menggunakan pfSense Anda dapat menyimpan banyak uang tanpa mengorbankan fitur.

Klik New pada VirtualBox dan beri nama Pfsense dan Tipe BSD lalu Versi BSD 64Bit.

Kita kasih RAM sesuai spek PC anda, Berhubung PC saya RAM nya 8GB jadi saya beri 2GB ram untuk pfsense.

Pilih Buat Hard Disk Virtual Sekarang.

Pilih VDI (VirtualBox Disk Image).

Lanjut pilih Dialokasikan secara dinamik.

Kita beri storage 36GB.

Kita ke menu setting nya dan masukkan disk Pfsense.

Lanjut ke jaringan dan pilih adaptor 1 nya kita pilih bridge tapi kita arahkan ke wireless.

Masih di menu jaringan pilih Adaptor 2 dan kita arahkan ke LAN agar bisa di akses ke semua client.

Langsung kita klik Mulai.

Sudah masuk ke menu sini lalu pilih Accept.

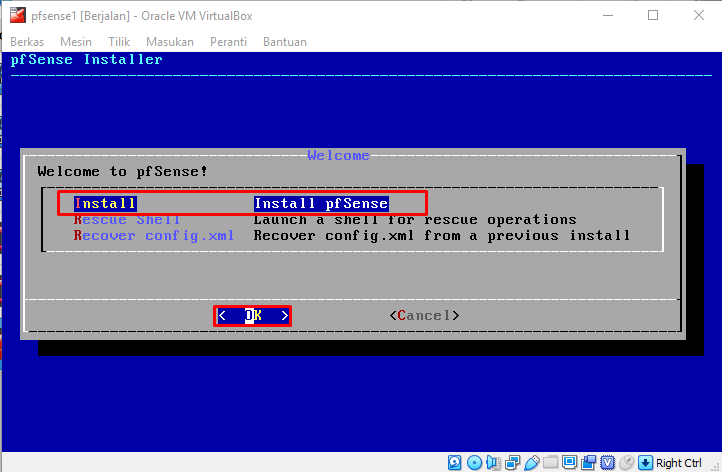

Pilih install pfsense lalu ok.

Pilih yang paling atas dan klik Select.

Pilih paling atas saja lalu ok.

Tunggu sampai 100%.

Di sini kita  pilih ok.

SElanjutynya kita pilih Reboot.

Di sini kita eject disk nya.

Jika selesai maka akan seperti ini tampilan si server pfsense. Kita pilih 2 untuk config IP Address.

Pilih ether yang ke LAN ketik 2 selanjutnya kita masukkan IP Address anda dan di bawah kita enter saja  tidak usah di isi.

Do you want to enable the DHCP server on LAN? kita pilih Yes dan masukkan Ip awal yang mau di share ke client dan masukkan ip yang terkahir untuk ke client, Dan pilih Yes.

Pastikan tampilan  IP DHCP dari Wireless dan IP LAN muncul di menu awal.

Nah beginilah tampilan pfsense nya.

SEkian dari saya semoga bermanfaat.

Wasallam'mualaikum wr.wb

Cara Mengaktifkan Hyper-V di Windows 10

Assalam'mualaikum wr.wb

Hyper-V adalah solusi virtualisasi dari Microsoft yang membutuhkan server core dan prosesor. Hyper-V dibagi menjadi dua yaitu Hyper-V parent dan Hyper-V tanpa parent. Hyper-V adalah sebuah role yang ada di Windows Server 2008 R2. Menyediakan tools dan services yang bisa digunakan untuk membuat sebuah server virtualisasi. Virtualisasi ini bisa digunakan bermacam-macam pencapain bisnis untuk meningkatkan efisiensi dan mengurangi pengeluaran. Virtualisasi ini sangat bermanfaat karena kita bisa membuat dan memanagement virtual machines, dimana kita bisa menjalankan banyak sistem operasi pada satu komputer dan menutup sistem operasi tersebut dengan yang lainnya.

Hyper-V disebut virtualisasi berbasis Hypervisor. Hypervisor bisa disebut perangkat lunak atau firmware yang membuat mesin virtual.

Pertama kita pergi ke Control panel, kita cari yang namanya Program and Features.

Selanjutnya klik Turn Windows features on or off, lalu kita cari Hyper-V kita pilih untuk mengaktifkanya.

Proses sedang berjalan kita tunggu saja.

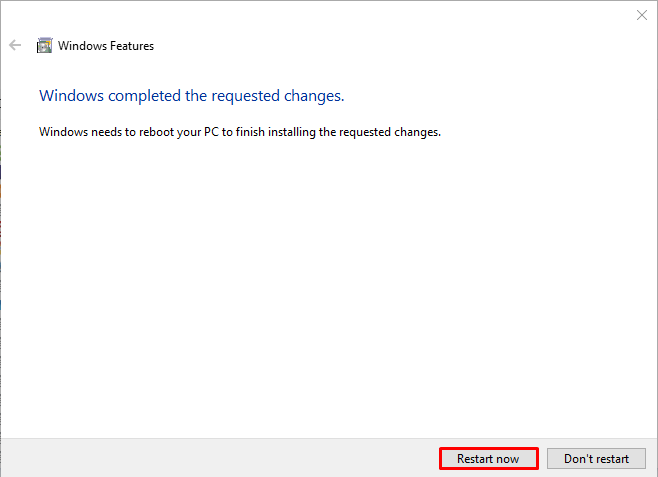

Windows completed the requested changes. install selesai lalu kita reboot windowsnya.

Hyper-V telah ditambahkan.

Lalu kita test apakah bisa di jalankan.

Seperti inilah tampilannya jika sudah berjalan.

Semoga bermanfaat.

Wassalam'mualaikum wr.wb
